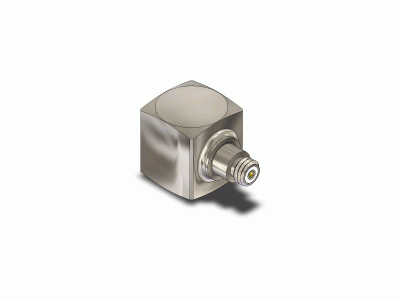

The Dytran 3214A series is a cost effective single axis IEPE accelerometer available with a sensitivity of 10 mV/g up to 500 mV/g. Units feature a wide bandwidth, 10-32 radial connector and 10-32 stud mounting capabilities. The 3214A series incorporates low noise JFET electronics and is hermetically sealed for reliable performance in high humidity and dirty environments.
Supplied Accessories: (1) model 6200 mounting stud (10-32 to 10-32)
Suggested Accessories: model 4110C current source power unit, model 6213 adhesive mounting base, model 6220 isolated mounting stud, model 6258 magnetic mounting base
Compatible Cables: 6010A, 6011A, 6012A, 6016A, 6018A, 6022A, 6026A, 6032A, 6033A, 6049A, 6050A, 6051A, 6053A, 6054A, 6066A, 6069A, 6093A, 6099A, 6400A, 6401A, 6412A, 6429A, 6924A, 6930A, 6991A
3214A
General Purpose IEPE Accelerometers
Dytran Instruments Inc.
- Low noise JFET electronics
- Unique cubic design
- IEPE
- 10 mV/g, 100 mV/g or 500 mV/g sensitivity
- 10g, 50g or 500g range
- 1 to 10,000 Hz frequency range (±5%)
- 10-32 radial connector
Details
Specifications
Type
Voltage Mode (IEPE)
# of Axis
1
Full Scale
10 g
50 g
500 g
50 g
500 g
Output
10 mV/g
100 mV/g
500 mV/g
100 mV/g
500 mV/g
Excitation
18 - 30 V DC
Material
Titanium
Mounting
10-32 Tapped Hole
Connection
10-32 Micro Coaxial
Min Temperature
-51 °C
Max Temperature
82 °C
107 °C
121 °C
107 °C
121 °C
Models
3214A1
10 mV/g, 500g range, Max. Temp. +121°C
3214A2
100 mV/g, 50g range, Max. Temp. +107°1C
3214A3
500 mV/g, 10g range, Max. Temp. +82°C
