The 8628's design has been optimized regarding overall length, weight and volume, so that axial forces up to relatively high limit values, and bending moments of up to 20 % of the measuring range have only a small effect to the influence of the measuring element.

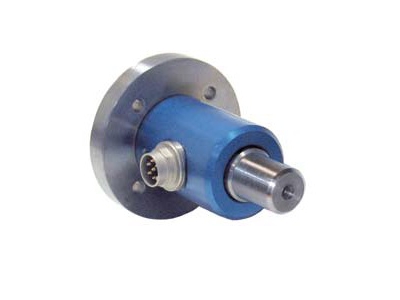

8628
Reaction Torque Sensor
Burster Praezisionsmesstechnik Gmbh
- Discontinued - see Model 8625 with flange as a replacement.
- Static & Dynamic Reaction Torque Measurement
- Flange & Keyway Shaft
- Connection: 6-pin Plug Connector
- Special Version on Request
- Higher Ranges on Request
Details
Specifications
Type
Reaction
Full Scale
5 Nm
10 Nm
25 Nm
50 Nm
100 Nm
200 Nm
500 Nm
1000 Nm
10 Nm
25 Nm
50 Nm
100 Nm
200 Nm
500 Nm
1000 Nm
Output
1 mV/V
Precision
±0.40 % FS
±0.50 % FS
±0.50 % FS
Excitation
2 V - 12 V DC
Drive Side
Flange
Test Side
Round Shaft with Keyway
Square Shaft
Square Socket
1/4in Hexagon Socket
Square Shaft
Square Socket
1/4in Hexagon Socket
IP Rating
IP50
Min Temperature
-15 °C
Max Temperature
55 °C
Models
8628-5005
5 Nm
8628-5005-V003
5 Nm, Flange & Square Socket
8628-5005-V301
5 Nm, Flange & Square Drive
8628-5005-V302
5 Nm, Flange & Hexagon Socket
8628-5005-V503
5 Nm, Precision ± 0.40%
8628-5010
10 Nm
8628-5010-V003
10 Nm, Flange & Square Socket
8628-5010-V301
10 Nm, Flange & Square Drive
8628-5010-V302
10 Nm, Flange & Hexagon Socket
8628-5010-V503
10 Nm, Precision ± 0.40%
8628-5025
25 Nm
8628-5025-V003
25 Nm, Flange & Square Socket
8628-5025-V301
25 Nm, Flange & Square Drive
8628-5025-V302
25 Nm, Flange & Hexagon Socket
8628-5025-V503
25 Nm, Precision ± 0.40%
8628-5050
50 Nm
8628-5050-V003
50 Nm, Flange & Square Socket
8628-5050-V301
50 Nm, Flange & Square Drive
8628-5050-V302
50 Nm, Flange & Hexagon Socket
8628-5050-V503
50 Nm, Precision ± 0.40%
8628-5100
100 Nm
8628-5100-V003
100 Nm, Flange & Square Socket
8628-5100-V301
100 Nm, Flange & Square Drive
8628-5100-V302
100 Nm, Flange & Hexagon Socket
8628-5100-V503
100 Nm, Precision ± 0.40%
8628-5200
200 Nm
8628-5200-V003
200 Nm, Flange & Square Socket
8628-5200-V301
200 Nm, Flange & Square Drive
8628-5200-V302
200 Nm, Flange & Hexagon Socket
8628-5200-V503
200 Nm, Precision ± 0.40%
8628-5500
500 Nm
8628-5500-V003
500 Nm, Flange & Square Socket
8628-5500-V301
500 Nm, Flange & Square Drive
8628-5500-V302
500 Nm, Flange & Hexagon Socket
8628-5500-V503
500 Nm, Precision ± 0.40%
8628-6001
1000 Nm
8628-6001-V003
1000 Nm, Flange & Square Socket
8628-6001-V301
1000 Nm, Flange & Square Drive
8628-6001-V302
1000 Nm, Flange & Hexagon Socket
8628-6001-V503
1000 Nm, Precision ± 0.40%
Downloads
8628 Flange & Keyway Shaft, Reaction
