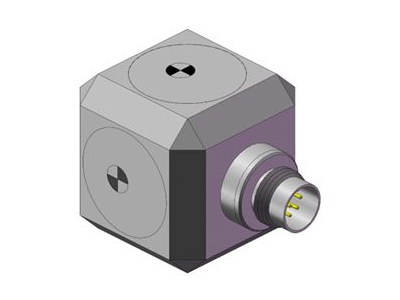

The Dytran 7503B series is a high precision triaxial variable capacitance (VC) accelerometer available with a 2g up to 200g range. The accelerometer combines an integrated VC accelerometer chip with high drive, low impedance buffer and differential output for low level acceleration measurements.
Tailored for zero-to-medium frequency applications, the Dytran 7503B series has a low end frequency response of 0 Hz, and an upper frequency range of 400 Hz up to 3000 Hz. These modules contains hermetically sealed MEMS capacitive sensing elements, a custom integrated circuit amplifier and low noise electronics, housed in a lightweight titanium, with 9-pin 5/16-32 radial connector and easy mounting via two #4 or M3 screws.
Supplied Accessories: (2) model 6972 mounting screws (6-32), (2) model 6973 mounting washers
Recommended Accessories: model 4010 signal conditioner
Compatible Cables: 6956A, 6964A
7503B
Triaxial Variable Capacitance MEMS Accelerometer
Dytran Instruments Inc.
- Triaxial
- Differential output
- DC response
- Operates from +9 to +36 VDC
- 40 mV/g, 80 mV/g, 160 mV/g, 400 mV/g, 800 mV/g, 2,000 mV/g sensitivity available
- 2g, 5g, 10g, 25g, 50g, 100g range available
- 0 to 400-3000 Hz frequency range (3dB)
Details
Specifications
Type
DC Response
# of Axis
3
Full Scale
2 g
5 g
10 g
25 g
50 g
100 g
200 g
5 g
10 g
25 g
50 g
100 g
200 g
Output
20 mV/g
40 mV/g
80 mV/g
160 mV/g
400 mV/g
800 mV/g
2000 mV/g
40 mV/g
80 mV/g
160 mV/g
400 mV/g
800 mV/g
2000 mV/g
Excitation
2.5 V DC
Material
Titanium
Mounting
Screw
Connection
9-Pin Radial Connector
Min Temperature
-40 °C
Max Temperature
121 °C
Models
7503B1
2,000 mV/g, 2g range, 0-400 Hz
7503B2
800 mV/g, 5g range, 0-1000 Hz
7503B3
400 mV/g, 10g range, 0-1500 Hz
7503B4
160 mV/g, 25g range, 0-2000 Hz
7503B5
80 mV/g, 50g range, 0-2500 Hz
7503B6
40 mV/g, 100g range, 0-3000 Hz
7503B7
20 mV/g, 200g range, 0-4000 Hz
