The Dytran model 3056DT series is a cost effective, single axis IEPE accelerometer offered with a sensitivity of 10 mV/g up to 500 mV/g and IEEE 1451.4 TEDS capabilities.

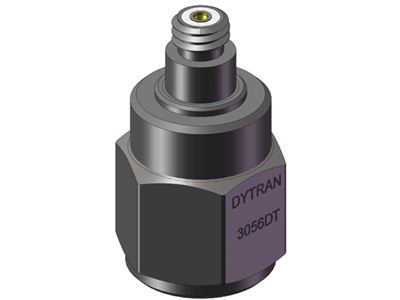

Design of the model 3056DT series features a ceramic shear sensing element packaged within a rugged titanium housing, and incorporates a 10-32 axial connector and 10-32 stud mounting capabilities. Model 3056DT series is base isolated to avoid EMI/ground loop interference and incorporates low noise JFET electronics. Units are also hermetically sealed for reliable performance in high humidity and dirty environments.
Supplied Accessories: (1) model 6200 mounting stud (10-32 to 10-32)
Suggested Accessories: model 4110C current source power unit, model 6196 magnetic mounting base, model 6213 adhesive mounting base
Compatible Cables: 6010A, 6011A, 6012A, 6016A, 6018A, 6022A, 6026A, 6032A, 6033A, 6049A, 6050A, 6051A, 6053A, 6054A, 6066A, 6069A, 6093A, 6099A, 6400A, 6401A, 6412A, 6429A, 6924A, 6930A, 6991A
3056DT
General Purpose Accelerometer with TEDS
Dytran Instruments Inc.
- IEPE
- IEEE 1451.4 TEDS capabilities
- TEDS Operational Temperature Range: -40 to +85°C
- 10 mV/g, 20 mV/g, 50 mV/g, 100 mV/g, 200 mV/g or 500 mV/g sensitivity
- 25g, 50g, 100g, 250g, 500g range
- 1 to 10,000 Hz frequency range (±10%)
- 10-32 axial connector
Details
Specifications
Type
Voltage Mode (IEPE)
# of Axis
1
Full Scale
25 g
50 g
100 g
250 g
500 g
50 g
100 g
250 g
500 g
Output
10 mV/g
20 mV/g
50 mV/g
100 mV/g
200 mV/g
500 mV/g
20 mV/g
50 mV/g
100 mV/g
200 mV/g
500 mV/g
Excitation
18 - 30 V DC
Material
Titanium
Mounting
10-32 Tapped Hole
Connection
10-32 Micro Coaxial
Min Temperature
-40 °C
-51 °C
-51 °C
Max Temperature
85 °C
107 °C
121 °C
107 °C
121 °C
Models
3056D1T
10 mV/g, 500g range, Max. Operating Temp. +121°C
3056D2T
100 mV/g, 50g range, Max. Operating Temp. +121°C
3056D3T
500 mV/g, 10g range, Max. Operating Temp. +107°C
3056D4T
20 mV/g, 250g range, Max. Operating Temp. +121°C
3056D5T
50 mV/g, 100g range, Max. Operating Temp. +121°C
3056D6T
200 mV/g, 25g range, Max. OperatingTemp. +107°C
