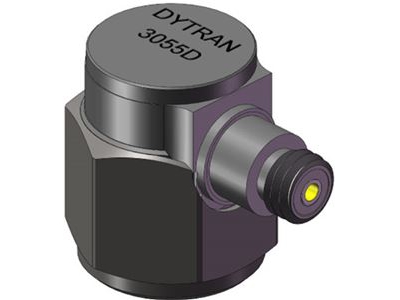

The Dytran 3055D series is a cost effective, single axis IEPE accelerometers offered with a sensitivity of 10 mV/g up to 500 mV/g.
Design of the 3055D series features a ceramic shear sensing element packaged within a rugged titanium housing, and incorporates a 10-32 radial connector and 10-32 stud mounting capabilities. Models for 3055D series is base isolated to avoid EMI/ground loop interference and incorporates low noise JFET electronics. Units are also hermetically sealed for reliable performance in high humidity and dirty environments.
Supplied Accessories: (1) model 6200 mounting stud (10-32 to 10-32)
Suggested Accessories: model 4110C current source power unit, model 6196 magnetic mounting base, model 6213 adhesive mounting base
Compatible Cables: 6010A, 6011A, 6012A, 6016A, 6018A, 6022A, 6026A, 6032A, 6033A, 6049A, 6050A, 6051A, 6053A, 6054A, 6066A, 6069A, 6093A, 6099A, 6400A, 6401A, 6412A, 6429A, 6924A, 6930A, 6991A
3055D
General Purpose Accelerometer
Dytran Instruments Inc.
- IEPE
- Cost Effective
- General Purpose
- 10 mV/g, 20 mV/g, 50 mV/g, 100 mV/g, 200 mV/g or 500 mV/g sensitivity
- 10g, 25g, 50g, 100g, 250g or 500g range
- 1 to 10,000 Hz frequency range (±5%)
- 10-32 radial connector
Details
Specifications
Type
Voltage Mode (IEPE)
# of Axis
1
Full Scale
10 g
25 g
50 g
100 g
250 g
500 g
25 g
50 g
100 g
250 g
500 g
Output
10 mV/g
20 mV/g
50 mV/g
100 mV/g
200 mV/g
500 mV/g
20 mV/g
50 mV/g
100 mV/g
200 mV/g
500 mV/g
Excitation
18 - 30 V DC
Material
Titanium
Mounting
10-32 Tapped Hole
Connection
10-32 Micro Coaxial
Min Temperature
-51 °C
Max Temperature
107 °C
121 °C
121 °C
Models
3055D1
10 mV/g, 500g range, Max. Temp. +121°C
3055D2
100 mV/g, 50g range, Max. Temp. +121°C
3055D3
500 mV/g, 10g range, Max. Temp. +107°C
3055D4
50 mV/g, 100g range, Max. Temp. +121°C
3055D5
20 mV/g, 250g range, Max. Temp. +121°C
3055D6
200 mV/g, 25g range, Max. Temp. +107°C
